Tomada Multipolar – Carcaça, base e soquete – 10 polos + Terra – 16A – 500V. Página de catálogo técnico da linha, com visão composta dos componentes e referências vinculadas.
TOMADA MULTIPOLAR – CARCAÇA, BASE E SOQUETE – 10 POLOS
.JPG "BIR-63-4P (4 polos)")
Linha composta 10 polos + terra, com carcaça, base, soquete e tampa de proteção.
Componentes da linha
Carcaça para 1 trava (frontal) sem soquete (metálica)
| Referência | Descrição |
|---|---|
| BTM-10TG-2B | Carcaça 2 pinos saída superior + prensa cabo PG 21 |
| BTM-10TS-2B | Carcaça 2 pinos saída lateral + prensa cabo PG 16 |
Carcaça para 2 travas (lateral) sem soquete (metálica)
| Referência | Descrição |
|---|---|
| BTM-10TG | Carcaça 4 pinos saída superior + prensa cabo PG 16 |
| BTM-10TS | Carcaça 4 pinos saída lateral + prensa cabo PG 16 |
| BTM-10TGH | Carcaça alta 4 pinos saída superior + prensa cabo PG 16 |
| BTM-10MTGVB | Carcaça acoplador trava lateral + prensa cabo-PG16 |
Base 1 trava (frontal) sem soquete (metálica)
| Referência | Descrição |
|---|---|
| BTM-10AG-LB | Base baixa - rasgo painel |
| BTM-10SGR-LB | Base alta - 1 saída lateral com rosca + prensa cabo PG 16 |
| BTM-10AD-LB | Base baixa com tampa - rasgo painel |
Base 2 travas (lateral) sem soquete (metálica)
| Referência | Descrição |
|---|---|
| BTM-10AG | Base baixa - rasgo painel |
| BTM-10SGR | Base alta - 1 saída lateral com rosca + prensa cabo PG 16 |
Soquete com pinos de contatos
| Referência | Descrição |
|---|---|
| BTM-SE010M | Macho 10 polos + contato terra - 16A - 500V |
| BTM-SE010F | Fêmea 10 polos + contato terra - 16A - 500V |
Tampa de proteção (plástica)
| Referência | Descrição |
|---|---|
| BTM-10C-SP | Superior uso carcaça BTM-10 4 pinos |
| BTM-10C-IN | Inferior uso base BTM-10 travas laterais |
Produtos relacionados
-

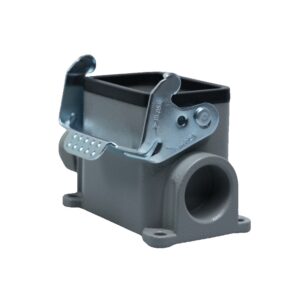

TOMADAS MULTIPOLARESBTM-6SGR-LB – Base alta -1 saída lateral com rosca + prensa cabo PG 16
